МДК 3-02.2001. Правила технической эксплуатации систем и сооружений коммунального водоснабжения и канализации

МДК 3-02.2001. Правила технической эксплуатации систем и сооружений коммунального водоснабжения и канализации

Эксплуатация систем водоснабжения, питающихся из подземных источников, осуществляется несколько по иному принципу.

В этом случае, в обязанности эксплуатационного персонала входит:

Отслеживание дебита скважины, динамического уровня воды и её качества, для чего в пределах I охранного пояса санитарной зоны создаются наблюдательные скважины.

• Контроль работы насосов, обеспечивающих эксплуатационный режим действия водозабора.
• Подземные воды могут подвергаться обезжелезиванию как на поверхности (на специальных станциях), так и непосредственно в пласте. Во втором случае, обслуживающий персонал осуществляет контроль состояния аэрационной системы, режим подачи очищенной воды и регламент её подачи, а так же следит за содержанием в ней железа.
• Объём откачиваемой воды учитывается по водосчётчику, который установлен на напорном (отводящем) трубопроводе. Замер динамического уровня производится раз в месяц, статистического – минимум один раз в два месяца.

В случае, когда констатирован факт снижения производительности источника или ухудшения качества добываемой воды, эксплуатирующим предприятием совместно со специализированной организацией по строительству скважин производится всесторонняя оценка технических и эксплуатационных характеристик систем водоснабжения. И уже по её результатам принимаются меры.

• Запас воды в подземном бассейне может быть пополнен искусственно.
• Если в системе водозабора уже имеется инфильтрационная скважина, возможно, потребуется её очистка электроимпульсным методом (декольматация).
• В случае нахождения инфильтрационной скважины на берегу реки, из которой и происходит пополнение подземных запасов, очистке подвергается её русло.

В случае, когда все принятые меры не принесли положительных результатов, скважина тампонируется. Однако чтобы не допустить такого, эксплуатирующая организация раз в год осуществляет генеральное обследование состояния всех сооружений на водозаборе, а полученные при этом данные заносятся в паспорт скважины.

МДК 3-02.2001

Взаимоотношения сторон

Прежде чем говорить о том, что представляют собой правила технической эксплуатации систем водоснабжения и канализации, следует разобраться с некоторыми определениями. Например: кто является абонентом, и на каких условиях с ним заключаются договор?

Кто такой абонент

Системы подачи и отвода воды любого населённого пункта представляют собой разветвлённую сеть трубопроводов. К ним присоединяются автономные водоводы потребителей, которых и принято называть абонентами.

Правила пользования системой водоснабжения и канализации запрещают самовольное подключение

Кроме частных лиц, подводящих воду в свои домовладения, это ещё и организации самых разных форм собственности:

• Предприятия, управляющие жилым фондом и объектами инфраструктуры;
• Организации, уполномоченные осуществлять коммунальное обслуживание населения, занимающего квартиры в муниципальных или ведомственных домах;
• Различные объединения или товарищества типа садовых кооперативов или коттеджных посёлков.

Все они, после заключения договора с организацией ВКХ присоединяются к централизованной системе и несут ответственность за эксплуатацию вверенной им сети. Все, кто присоединяется уже к сетям абонентов, именуются субабонентами.

Назначение сетей

Когда речь идёт о централизованном водоснабжении, имеется в виду, что подаваемая вода имеет качество, пригодное для питья.

В первую очередь она отпускается:

• Населению;
• Для технологического использования в пищевой промышленности;
• Для нужд систем пожаротушения.

Установка для очистки производственной воды

С помощью канализационных систем осуществляется приём бытовых стоков и их транспортировка к очистным сооружениям. Обычно в сети, обслуживающие населённые пункты, производственные сточные воды не принимаются. Это возможно только в том случае, если это позволяет проектная мощность городской канализации.

Как видите, нюансов достаточно много, поэтому для того, чтобы заключить договор, абонентская организация должна предоставить такой пакет документов:

• Расчёт водохозяйственного баланса, в котором будет обосновано не только количество, но и качество необходимой воды;
• Схемы, в которых отображена полная структура сетей подачи и отвода вод;
• План мероприятий, направленных на соблюдение нормативов и сокращение объёмов потребления воды. В нём должны быть проставлены фамилии ответственных за выполнение лиц и указаны сроки.

Структурная схема абонента (образец)

Кто ответственен за техническое состояние сетей

Во избежание анархии в процессе эксплуатации, правила пользования системами коммунального водоснабжения канализации предусматривают разделение полномочий организации ВКХ и абонента по хозяйственному обслуживанию сетей.

Граница раздела полномочий проходит в точке подключения

Разделение устанавливается по камере или колодцу, в которых произведены подключения. Схема прилагается к договору вместе с актом о разграничении полномочий как на фото.

Образец акта о балансовой принадлежности

В наружной сети, сама камера вместе с задвижкой находятся в ведении ВКХ, и обслуживается ею же. На попечение абонента отдаются:

• Сооружения или устройства, с помощью которых абонент подключился к системе;
• Все локальные сети (площадочные, внутриквартальные, домовые или дворовые), а так же очистные сооружения;
• Выпуски канализации и водопроводные вводы;
• Насосные станции повышения давления (подкачки).

По-другому разграничить ответственность можно только в случае заключения отдельного договора.

Такие вопросы как:

• эксплуатация сетей водоснабжения и канализации с увеличением объёмов подаваемой или отводимой воды;
• увеличение концентрации загрязнений в сточных водах выше оговоренной договором;
• строительство новых или реконструкция старых сетей и сооружений на них;
• присоединение к сети новых субабонентов;
• замена водомеров и изменение схем их обвязки — могут решаться только по согласованию с огранизацией ВКХ и изменением старого или перезаключением нового договора.

Водоснабжение и канализация: правила пользования системами требуют согласовывать лимит на отпуск воды питьевого качества

Так же в договорах между предприятием ВКХ и абонентами определяются:

• условия подачи воды;
• лимиты на её отпуск и приём;
• лимит на количество загрязнений в сточной воде;
• сроки действия оговоренных лимитов.

Эксплуатация насосных станций: требования к персоналу

Требования к численному составу и квалификации персонала, занятого на работах по обслуживанию, ремонту и испытаниям оборудования насосных станций зависят от назначения станции и ее сложности. Они установлены в штатном расписании.

Принимаемый на работу персонал должен пройти:

1. медкомиссию и получить заключение об отсутствии противопоказаний к работам по обслуживанию оборудования насосной;
2. обучение по специальности;
3. первичный и вводной инструктажи;
4. обучение непосредственно на рабочем месте;
5. проверку знаний ПТЭ и ПТБ;
6. стажировку и дублирование (при необходимости).

Персонал обязан знать:

1. порядок эксплуатации оборудования в границах обслуживания;
2. приемы оказания первой помощи при поражении электротоком, других несчастных случаях на производстве;
3. приемы безопасного обслуживания;
4. ПТЭ и ПТБ в пределах должностной инструкции;
5. оперативные и однолинейные схемы в границах обслуживания;
6. техническую документацию в объемах должностной инструкции.

В помещении дежурного персонала должны находиться правила технической эксплуатации оборудования насосной станции, оперативные схемы, плакаты по правилам безопасного обслуживания, номера телефонов вышестоящего начальства, диспетчерской службы, службы ремонта оборудования, аварийных и служб оказания экстренной помощи.

Работы по обслуживанию систем водоснабжения и канализации

В зависимости от индивидуальных особенностей оборудования, режима эксплуатации и рекомендаций производителя соответствующих агрегатов, составляется перечень работ. Все мероприятия планируются и выполняются с учетом действующих нормативов и индивидуальных требований заказчика.

Стандартное обслуживание систем водоснабжения и канализации предусматривает выполнение ряда процедур, направленных на выявление дефектов и неполадок в различных элементах системы, их качественную очистку, осуществление ремонтных и профилактических мер. Среди основных работ, которые входят в техническое обслуживание системы водоснабжения:

• визуальный осмотр и проверка работоспособности отдельных элементов;
• аудит состояния гидроаккумулятора, электрических соединений и зачистка клемм реле давления;
• проверка герметичности соединительных деталей и трубопроводов;
• очистка внутренних поверхностей системы и фильтров от ржавчины и других отложений;
• мониторинг основных показателей;
• заполнение отчетной документации.

В мероприятия по обслуживанию канализационных коммуникаций входит:

• очистка ливневок от мусора и засоров;
• промывка трубопровода канализационной системы;
• устранение протечек и уплотнение сгонов;
• ремонт и замена отдельных узлов, вышедших из строя;
• гидравлические испытания;
• оперативное реагирование на аварийные ситуации.

Бизнес и финансы

БанкиБогатство и благосостояниеКоррупция(Преступность)МаркетингМенеджментИнвестицииЦенные бумагиУправлениеОткрытые акционерные обществаПроектыДокументыЦенные бумаги — контрольЦенные бумаги — оценкиОблигацииДолгиВалютаНедвижимость(Аренда)ПрофессииРаботаТорговляУслугиФинансыСтрахованиеБюджетФинансовые услугиКредитыКомпанииГосударственные предприятияЭкономикаМакроэкономикаМикроэкономикаНалогиАудитМеталлургияНефтьСельское хозяйствоЭнергетикаАрхитектураИнтерьерПолы и перекрытияПроцесс строительстваСтроительные материалыТеплоизоляцияЭкстерьерОрганизация и управление производством

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовПриказыКонтрактыВыполнение работПротоколы рассмотрения заявокАукционыПроектыПротоколыБюджетные организацииМуниципалитетыРайоныОбразованияПрограммыОтчетыпо упоминаниямДокументная базаЦенные бумагиПоложенияФинансовые документыПостановленияРубрикатор по темамФинансыгорода Российской Федерациирегионыпо точным датамРегламентыТерминыНаучная терминологияФинансоваяЭкономическаяВремяДаты2015 год2016 годДокументы в финансовой сферев инвестиционной

Водозаборные сооружения

Основные задачи сооружений для забора воды – обеспечение бесперебойного режима подачи воды в системы водопровода. Здесь же производят анализ и учет жидкости, проводят ремонтные и профилактические операции. Все мероприятия регистрируются в специальных журналах.

Если по каким-то причинам качество воды изменилось в худшую сторону, диспетчеры должны об этом оповестить власти района или города.

Большое внимание уделяется очистным сооружениям системы водоснабжения. Они обеспечивают требуемую степень очистки подаваемой в водопровод воды. Здесь используются разные способы фильтрования, применяются разного вида технологии, оборудование и вещества: сетчатые фильтры барабанного типа, реагентные цеха, отстойники и осветлители, обеззараживатели, обезжелезиватели и прочее оборудование

Здесь используются разные способы фильтрования, применяются разного вида технологии, оборудование и вещества: сетчатые фильтры барабанного типа, реагентные цеха, отстойники и осветлители, обеззараживатели, обезжелезиватели и прочее оборудование.

Зоны санитарной охраны

Задача ЗСО – сделать водопровод и канализацию безопасными системами для человека.

1. 1. Во всех населенных пунктах санитарные зоны должны быть установлены обязательно.
   2. Согласовываются с местными органами Государственного санитарного надзора и разрабатываются на основании СНиП II-31-74.
   3. Утверждаются властями самоуправления.
   4. Ответственные за надзором за зонами назначаются приказом руководителя организации, занимающейся водоснабжением и водоотведением.
   5. В первой санитарной зоне нельзя строить и жить людям, сбрасывать стоки, запрещены выпас и водопой скота, купание. Нельзя рыбачить, стирать белье и прочее. Такие зоны являются охраняемыми.
   6. Вторая зона – это территория, в которой можно проводить строительство, но согласованное с Государственной санитарной службой. Главное требование – не снизить качество и количество источников, которые используются для водообеспечения. Зона патрулируется охранниками.

   Журналы и бланки

   БухгалтерияОхрана труда и техника безопасностиМЧСКадровая работа: Журналы, бланки, формыЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФ, РосгвардииКонструкторская, научно-техническая документацияЛесное хозяйствоПромышленностьГостиницы, общежития, хостелыСвязьЖурналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЛифтыКомплекты документов и журналовНефтебазыБассейныГазовое хозяйство, газораспределительные системы, ГАЗПРОМЖКХЭксплуатация зданий и сооруженийЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы для образовательных учрежденийЖурналы и бланки для армии, вооруженных силБанкиГеодезия, геологияГрузоподъемные механизмыДокументы, относящиеся к нескольким отраслямНефтепромысел, нефтепроводыДелопроизводствоЖурналы для медицинских учрежденийАЗС и АЗГСЭлектроустановкиТепловые энергоустановки, котельныеЭнергетикаШахты, рудники, метрополитены, подземные сооруженияТуризмДрагметаллыУчреждения культуры, библиотеки, музеиПсихологияПроверки и контроль госорганами, контролирующими организациямиРаботы с повышенной опасностьюПожарная безопасностьОбложки для журналов и удостоверенийАптекиТранспортРегулирование алкогольного рынкаАвтодороги, дорожное хозяйствоСамокопирующиеся бланкиСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоМетрологияЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовКладбищаКанатные дороги, фуникулерыАттракционыАрхивы

   Задачи подразделений, обслуживающих систему

   Все действия по содержанию, обслуживанию, ремонтным работам, выполняет служба поддержки состояния оборудования. Это организованное подразделение, отвечающее за все элементы очистного комплекса, поддержание их состояния, своевременную замену. Правила эксплуатации водопроводных и канализационных сетей требуют от этой службы решения следующих задач:

   • производство инвентаризации, паспортизации элементов сети;
   • круглосуточное наблюдение за работой, организация диспетчерской службы;
   • производство техосмотров, выполнение плановых, текущих ремонтных работ;
   • сбор и хранение подробной информации относительно случившихся аварий;
   • контроль, оценка надежности оборудования.



   Для стабильной, надежной работы комплекса
   необходимо:

   исключить перегрузки как всей сети, так и отдельных ее участков;
   вести непрерывный контроль за концентрацией вредных компонентов в сточных водах

   Перенасыщение жидкости этими элементами может привести к выходу из строя очистных сооружений;
   особое внимание уделять весенним или осенним изменениям уровня грунтовых вод или паводков. Они опасны для всех элементов или участков, могут привести к затоплению колодцев;
   соблюдать санитарные правила эксплуатации наружных сетей канализации;
   следить за состоянием оборудования, производить своевременный осмотр, обслуживание, ремонт.

   Контроль за качеством обработки

   Уровень очистки стоков определяют методом сравнения состава жидкостей до поступления в очистные резервуары, и после них. Состав воды, вышедшей из очистных сооружений, должен соответствовать санитарным нормам. В числе очистных комплексов есть специальные лаборатории, обеспечивающие контроль качества обработки стоков. Они постоянно делают анализы воды, подлежащей сбросу. По результатам проверки выносится экспертное заключение об эффективности ОС, соответствии технологии обработки санитарным нормам.

   Одним из наиболее перегруженных направлений является эксплуатация внешних сетей водоснабжения и канализации МКД (многоквартирных домов). Специфика этого участка отличается непостоянством. Состав стоков изобилует химическими или минеральными включениями, в сеть попадает большое количество стиральных, моющих средств. Все они значительно усложняют процесс очистки воды, требуют освоения новых технологий. Из-за этого канализационные сети бытового типа часто направляют к отдельным очистным предприятиям, представленным расширенным составом методов очистки.

   В процессе принимают участие как стандартные способы (отстаивание, биологическая обработка активным илом), так и дополнительные виды удаления вредных компонентов. В них входят нейтрализация химических или хлорсодержащих компонентов, очистка от компонентов стиральных, моющих средств. Эти процедуры относят к наиболее дорогим и сложным, так как в ходе очистки приходится использовать много реагентов.

   Прав. техн. экспл. вод.канал. хоз-ва.doc

   1 … ПРАВИЛАтехнической эксплуатации систем и сооружений коммунального водоснабжения и канализацииИздание официальноеГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СТРОИТЕЛЬСТВУ И ЖИЛИЩНО-КОММУНАЛЬНОМУ КОМПЛЕКСУУТВЕРЖДЕНО Приказом Госстроя России от 30.12.99г. №168ПРАВИЛАСогласовано с:Федеральным горным и промышленным надзором России (Госгортехнадзор России);^ Департаментом Госсанэпиднадзора Минздрава России;Государственной противопожарной службой МВД России.Москва 2000Оглавление ПРЕДИСЛОВИЕ 4^ РАЗДЕЛ I. ОБЩИЕ ТРЕБОВАНИЯ 5 1.1. Основные положения 5 1.2. Эксплуатационный персонал и его подготовка 6 1.3. Обязанности дежурного персонала 8 1.4. Обязанности административно-технического персонала 8 1.5. Ответственность за нарушение правил технической эксплуатации 9 1.6. Техническая документация 9 1.7. Инструкции 10 1.8. Техническая отчетность 10 1.9. Планово – предупредительный ремонт (ППР) 10 1.10. Технический надзор за строительством и приемкой в эксплуатацию 10 1.11. Пуск очистных сооружений в эксплуатацию 11^ РАЗДЕЛ 2. СИСТЕМЫ ВОДОСНАБЖЕНИЯ 12 2.1. Основные положения 12 2.2. Водозаборные сооружения. Общие положения 12 2.3. Водозаборные сооружения поверхностных источников водоснабжения 12 2.4. Водозаборные сооружения подземных источников водоснабжения 13 2.5. Сооружения искусственного пополнения подземных вод 14 2.6. Зоны санитарной охраны 15 2.7. Очистные сооружения и установки. Общие положения 15 2.8. Эксплуатация сооружений и установок для очистки поверхностных вод 17 2.9. Сооружения и установки для очистки подземных вод. Стабилизационная обработка воды 20 2.10. Водоводы и водопроводная сеть. Общие положения 22 2.11. Резервуары чистой воды Общие положения 24 2.12. Учет подачи и реализации воды. Снижение потерь воды 26^ РАЗДЕЛ 3. СИСТЕМЫ КАНАЛИЗАЦИИ 28 3.1. Основные положения 28 3.2. Канализационная сеть Общие положения 28 3.3. Очистные сооружения и установки. Общие положения 30 3.4. Сооружения для механической очистки сточных вод. Решетки 32 3.5. Сооружения для биологической очистки сточных вод 33^ РАЗДЕЛ 4. СООРУЖЕНИЯ И УСТАНОВКИ ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ПИТЬЕВОЙ ВОДЫ И СТОЧНЫХ ВОД 36 4.1.Общие положения 36 4.2. Сооружения и установки 36 4.3. Установки для обеззараживания хлорреагентами 37 4.4. Установки для безреагентного обеззараживания 37^ РАЗДЕЛ 5. СООРУЖЕНИЯ И УСТАНОВКИ ДЛЯ ОБРАБОТКИ ОСАДКОВ 38 5.1. Общие положения 38 5.2. Осадки природных вод Промывные резервуар» и отстойники 38 3.Осадки сточных вод 39 5.4. Обеззараживание осадков. Водопроводные осадки 41^ РАЗДЕЛ 6. НАСОСНЫЕ СТАНЦИИ 43 6.1.Общие положения 43 6.2. Оперативное обслуживание насосных станций 43 6.3. Ремонтное обслуживание насосных станций 44 6.4. Эксплуатация насосных агрегатов и вспомогательных механизмов 44 6.5. Учет технико-экономических показателей 46^ РАЗДЕЛ 7. СРЕДСТВА АВТОМАТИЗАЦИИ И ДИСПЕТЧЕРИЗАЦИИ 47 7.1. Общие положения 47 7.2. Оснащение службы КИПиА 47 РАЗДЕЛ 8. ДИСПЕТЧЕРСКОЕ УПРАВЛЕНИЕ 48 8.1. Общие положения 48 8.2. Оснащение диспетчерских пунктов 48 8.3. Организация работы диспетчерских пунктов 49 Приложение 1. 50 Основные нормативно-технические документы 50

   Организация работы на предприятиях водно-канализационного хозяйства

   Оборудование инженерных сетей водоснабжения разделяется между ремонтными бригадами и участками. Функции оперативных и ремонтных бригад сходные и их взаимодействие происходит согласно инструкции по эксплуатации сооружений технического снабжения водой.

   Рациональная деятельность сотрудников водно-канализационного хозяйства обеспечивается, в том числе и за счет архива, который должен быть размещен в ресурсоснабжающей организации и включать в себя всю техническую документацию. Резервные копии необходимых сведений находятся в свободном доступе и подлежат выдаче по требованию работников ремонтного и оперативного состава.

   Должностной инструкцией сотрудника производственного или технического отдела должна быть закреплена обязанность своевременной актуализации архивной информации. Хранение указанной документации нужно производить в нескольких местах и на нескольких носителях, чтобы избежать утери нужных сведений при поломке компьютера либо при возникновении иных непредвиденных ситуаций.

   Ввод в эксплуатацию объектов водно-канализационного хозяйства оформляется следующими бумагами:

   • актами о выполнении скрытых работ;
   • технической документацией на оборудование (паспорта и сертификаты);
   • актами санитарной обработки инженерных коммуникаций;
   • документацией о выполнении гидравлических испытаний сооружений;
   • документацией об испытании водоотдачи гидрантов;
   • проектными чертежами, согласованными со всеми необходимыми ведомствами;
   • журналами работ, содержащими сведения об устранении неисправностей.

   Книги

   Нормативные правовые актыОбщественные и гуманитарные наукиРелигия. Оккультизм. ЭзотерикаОхрана труда, обеспечение безопасностиСанПины, СП, МУ, МР, ГНПодарочные книгиПутешествия. Отдых. Хобби. СпортНаука. Техника. МедицинаКосмосРостехнадзорДругоеИскусство. Культура. ФилологияКниги издательства «Комсомольская правда»Книги в электронном видеКомпьютеры и интернетБукинистическая литератураСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНГОСТы, ОСТыЭнциклопедии, справочники, словариДомашний кругДетская литератураУчебный годСборники рецептур блюд для предприятий общественного питанияЭкономическая литератураХудожественная литература

   Нормативные документы

   Эксплуатация системы канализации является сложной инженерной задачей. Она объединяет функции множества бытовых, промышленных, ливневых систем. Необходимо обеспечить полное согласование технических параметров внутренних или наружных линий

   Это важно для нормального использования очистных сооружений, которые являются финальным участком всего комплекса водоотведения

   Согласование всех участков канализации обеспечивается
   еще на стадии проектирования. Основным нормативным документом, которым
   руководствуются при выполнении расчетов, являются правила эксплуатации канализационных сетей, санитарные требования, общие технические нормы
   строительства. Однако, в процессе деятельности, канализационная линия
   подвергается множественным изменениям. Добавляются новые участки, отключаются старые
   ветки, вышедшие из употребления.

   Все изменения сказываются на
   состоянии очистных
   сооружений, изменяют режим, увеличивают нагрузку. Подключение новых линий часто
   вынуждает полностью менять технологический цикл очистки, или осваивать
   дополнительные методики. Например, при добавлении линии категории К3 (промышленное водоотведение)
   придется делать анализ новых компонентов, запускать соответствующие комплексы
   очистки.

   Основным документом, регулирующим
   действие ОС, являются правила
   эксплуатации очистных сооружений канализации. Это раздел общих правил, касающийся технологий
   или методов водоочистки.



   Как осуществляется учёт расходуемой и канализуемой воды

   И объём подаваемой воды, и количество отводимой, должны учитываться посредством использования водомерных узлов. Единственное, где питьевая вода не учитывается, так это в пожарных депо, когда она используется для заправки цистерн.



   • Когда прибор неисправен, количество воды определяется по среднему показателю, рассчитанному по факту расходования за три последних месяца – но только на один расчётный период.
   • Если за это время счётчик не отремонтирован, это уже рассматривается не как неисправность, а как уклонение от установки прибора, и расчёт производится по-другому.
   • В этом случае, расход рассчитывают исходя из пропускной способности системы при скорости движения потока в 1,5 м/с круглые сутки. При этом объём отводимых вод принимается равным количеству расходуемого объёма, а перерасчёт после установки счётчика не производится.
   • Так что, поторопиться с ремонтом или заменой приборов обойдётся намного дешевле. Такие же меры принимаются и в том случае, если абонент не обеспечил к водомерному узлу доступ контролёра, а так же при обнаружении несанкционированной врезки или возведения сооружений для присоединения к колонкам, гидрантам, и т.д.

   Там, где водоснабжение осуществляется по временной схеме без приборов учёта, порядок расчёта со снабжающей организацией определяет соответствующий договор.

   Диспетчерская служба

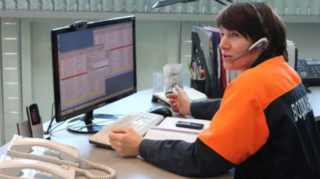

   Диспетчеры руководят эксплуатацией инженерных сетей

   В назначении диспетчерской службы четко описано, чем должны заниматься диспетчеры, какими полномочиями они наделены.

   1. Руководят сетями путем поддерживания заданных режимов.
   2. Контролируют проведение аварийных, ремонтных и профилактических работ.
   3. Принимают заявки от населения или организаций.
   4. Обеспечивают максимальным количеством воды места больших пожаров.

   Структура диспетчерской службы зависит от сложности схемы водопроводных и канализационных сетей, от их производительности, протяженности и сложности технологических процессов. Подчиняется диспетчерская служба главному инженеру предприятия, но в оперативном плане она в подчинении диспетчерской службы вышестоящей организации.

   Дежурный диспетчер обеспечивает техническое руководство водопровода и канализации. Он может делать запросы по техническому состоянию оборудования, руководить бригадами, которые выезжают по заявкам. Он же отвечает за отчетность дежурной смены, заполняет требуемые журналы, держит связь со всеми службами МЧС. При необходимости в его обязанности входит дача информации местным властям самоуправления.

   В кабинете обязательно есть:

   • графики и режимы работы водопровода и канализации;
   • регламенты технического обслуживания водопроводов и канализационных сетей;
   • инструкции и правила;
   • схемы систем и виды оборудования;
   • список телефонов руководства: домашние и мобильные;
   • список телефонов служб города.

   Нюансы эксплуатации водопроводной (канализационной) сети

   Сетью называется трубопровод, посредством которого вода от водозабора доставляется к потребителю, без понижения качества в процессе транспортировки.

   Её техническая эксплуатация предусматривает решение таких вопросов:

   1. Обеспеченность рабочего состояния и сохранности всех элементов сети и её оборудования.
   2. Разработка мер по усовершенствованию работы систем распределения и подачи воды, предотвращению перебоев в аварийных ситуациях.
   3. Проведение предупредительных и капитальных ремонтов сети.
   4. Модернизация старых сетей, совершенствование их работы посредством монтажа новых трубопроводов, с более современными конструкциями труб.



   Реконструкция городского водопровода: замена старых труб на новые

   Организация-владелец сети обязана осуществлять надзор строительства новых линий, присоединение к ним дополнительных абонентов. Она же производит сбор и систематизацию всех данных по аварийным ситуациям и повреждениям с целью анализа причин и недопущения новых форс-мажоров.

   Контроль состояния сети

   Эксплуатационную ответственность за водопроводные сети в крупных городах несут самостоятельные производственные управления. В районах это обычно участки длиной до 10 км, с общей протяжённостью трубопроводов (с разветвлениями) до 350 км.

   Проверка их работоспособности осуществляется в процессе профилактического осмотра трассы на предмет утечек, при необходимости осуществляются мероприятия по устранению аварий, текущий или капитальный ремонт.



   Прорыв трубы – аварийная ситуация

   • Если не считать аварийных ситуаций, все профилактические и ремонтные работы осуществляются дежурной бригадой согласно утверждённому плану (маршруту). Слесарям выдаётся на руки наряд, схема обходного маршрута, журнал для фиксации обнаруженных дефектов. То, что можно своими руками устранить на месте, ремонтируется — для чего бригада имеет при себе необходимый инвентарь и инструмент.
   • Обход той или иной трассы осуществляется один раз в месяц. Помимо выявления явных проблем, рабочие проверяют состояние гидрантов и целостность координатных табличек; осматривают колодцы на предмет наличия в них воды, повреждений лестниц и люков; выявляют прибором наличие в колодцах газов, завалов на трассе, определяют места несанкционированных подключений.

   Общая профилактика сети осуществляется дважды за год. При этом производится ремонт и очистка горловин и лестниц колодцев, замена крышек, проверка работы пожарных гидрантов, осмотр раструбных соединений, откачка воды. В процессе профилактики так же устанавливается или снимается утепление с узлов, которые не должны замерзать зимнее время.

   Повреждения, которые влекут за собой частичную или полную остановку подачи воды, и называются аварийными. Как правило, они влекут за собой затопление прилежащей территории и подвалов зданий.

   В таком случае производится оперативное отключение трубопровода от сети, без предупреждения абонентов. Если же производятся плановые мероприятия, требующие отключения воды, абоненты должны быть предупреждены.

   МДК 3-02.2001. Правила технической эксплуатации систем и сооружений коммунального водоснабжения и канализации

   Правила технической эксплуатации систем и сооружений коммунального водоснабжения и канализации – это нормативный законодательный документ, который является основой работы предприятий, занимающихся водоснабжением населения и организаций. В правилах четко обозначены, чем должны заниматься водоснабжающие организации, какие у них обязанности, как обустраивается работа и режим, как оперативно они должны реагировать на экстренные и нестандартные ситуации.

   Общие положения по эксплуатации систем водоснабжения и канализации



   Так как правила технической эксплуатации систем водоснабжения и водоотведения – это законодательный акт, его разделы являются главными пунктами в организации водопроводных и канализационных сетей в плане их эксплуатации и обслуживания. Первый пункт правил – это назначение и задача предприятий по водоснабжению и водоотведению.

   В нем упоминается несколько документов, которые являются основной организации работы:

   • СНиП II-32-74 – свод правил охраны поверхностных вод от загрязнений сточными водами;
   • инструкция по приему промышленных стоков в городскую канализацию;
   • ГОСТ 2874-78, в котором определяются параметры качества воды.

   На основании этих документов составляется работа предприятия. Чтобы она была организованно грамотно, нужны:

   • высококвалифицированные специалисты;
   • контроль, учет и анализ условий работы;
   • четкая организация рациональных режимов эксплуатации и водопровода, и канализации;
   • автоматизация и механизация производственных циклов;
   • организация условий проведения профилактики, осмотров и ремонта сетей, оборудования;
   • изучение и регистрация причин аварийных ситуаций.

   Комплекс проводимых мероприятий зацикливается на двух главных пунктах: технический персонал и оборудование. С работниками организации все время проводятся обучающие инструктажи, в которых по несколько раз упоминаются правила работы каждого сотрудника по отдельности и коллектива в целом.

   При этом каждый работник периодически проходит повышение квалификации вне стен организации. Для этого организуются курсы, школы, в которых дают информацию о появившихся новинках в плане устанавливаемого оборудования или технологий водоснабжения и водоотведения.

   Все работники и сотрудники строго придерживаются выше обозначенных правил. Тот, кто не выполнил условия, подвергается строгим административным мерам. Нередки случаи, когда нарушители несли уголовную ответственность.

   Диспетчерская служба

   Диспетчеры руководят эксплуатацией инженерных сетей

   В назначении диспетчерской службы четко описано, чем должны заниматься диспетчеры, какими полномочиями они наделены.

   1. Руководят сетями путем поддерживания заданных режимов.
   2. Контролируют проведение аварийных, ремонтных и профилактических работ.
   3. Принимают заявки от населения или организаций.
   4. Обеспечивают максимальным количеством воды места больших пожаров.

   Структура диспетчерской службы зависит от сложности схемы водопроводных и канализационных сетей, от их производительности, протяженности и сложности технологических процессов. Подчиняется диспетчерская служба главному инженеру предприятия, но в оперативном плане она в подчинении диспетчерской службы вышестоящей организации.

   Дежурный диспетчер обеспечивает техническое руководство водопровода и канализации. Он может делать запросы по техническому состоянию оборудования, руководить бригадами, которые выезжают по заявкам. Он же отвечает за отчетность дежурной смены, заполняет требуемые журналы, держит связь со всеми службами МЧС. При необходимости в его обязанности входит дача информации местным властям самоуправления.

   В кабинете обязательно есть:

   • графики и режимы работы водопровода и канализации;
   • регламенты технического обслуживания водопроводов и канализационных сетей;
   • инструкции и правила;
   • схемы систем и виды оборудования;
   • список телефонов руководства: домашние и мобильные;
   • список телефонов служб города.

   Диспетчеры работают по установленному и утвержденному графику. Они считаются оперативными работниками, в руках которых вся работа систем водопровода и канализации. Полномочия у этих сотрудников большие – вплоть до отключения сетей, если для этого возникли причины. Им не обязательны приказы, все решения принимают самостоятельно на основе инструкций и правил.

   Зоны санитарной охраны



   Задача ЗСО – сделать водопровод и канализацию безопасными системами для человека.

   1. 1. Во всех населенных пунктах санитарные зоны должны быть установлены обязательно.
      2. Согласовываются с местными органами Государственного санитарного надзора и разрабатываются на основании СНиП II-31-74.
      3. Утверждаются властями самоуправления.
      4. Ответственные за надзором за зонами назначаются приказом руководителя организации, занимающейся водоснабжением и водоотведением.
      5. В первой санитарной зоне нельзя строить и жить людям, сбрасывать стоки, запрещены выпас и водопой скота, купание. Нельзя рыбачить, стирать белье и прочее. Такие зоны являются охраняемыми.
      6. Вторая зона – это территория, в которой можно проводить строительство, но согласованное с Государственной санитарной службой. Главное требование – не снизить качество и количество источников, которые используются для водообеспечения. Зона патрулируется охранниками.

      Если источник водоснабжения во второй зоне – река, усиливают контроль над выполнением мероприятий, связанных с предупреждением загрязнений, исходящих от речного транспорта. Это сложное мероприятие, которое согласуют со всеми городскими службами.

      Водозаборные сооружения

      Основные задачи сооружений для забора воды – обеспечение бесперебойного режима подачи воды в системы водопровода. Здесь же производят анализ и учет жидкости, проводят ремонтные и профилактические операции. Все мероприятия регистрируются в специальных журналах.

      Если по каким-то причинам качество воды изменилось в худшую сторону, диспетчеры должны об этом оповестить власти района или города.

      Большое внимание уделяется очистным сооружениям системы водоснабжения. Они обеспечивают требуемую степень очистки подаваемой в водопровод воды. Здесь используются разные способы фильтрования, применяются разного вида технологии, оборудование и вещества: сетчатые фильтры барабанного типа, реагентные цеха, отстойники и осветлители, обеззараживатели, обезжелезиватели и прочее оборудование.

      Правила пользования системой коммунального водоснабжения и канализации: краткий обзор документа



      В РФ эксплуатация систем канализации и водоснабжения осуществляется согласно Правилам, утверждённым ещё в 1995 году приказом Минстроя за номером 17-94. Документ регулирует отношения между организациями ВКХ (водно-коммунального хозяйства населённых пунктов) и пользователями – организациями и физическими лицами.

      С помощью видео в этой статье мы проведём краткий экскурс по изложенным в правилах требованиям: расскажем о правах и обязанностях сторон, порядке присоединения к системам подачи и отвода воды, её учёта.

      Взаимоотношения сторон

      Прежде чем говорить о том, что представляют собой правила технической эксплуатации систем водоснабжения и канализации, следует разобраться с некоторыми определениями. Например: кто является абонентом, и на каких условиях с ним заключаются договор?

      Кто такой абонент

      Системы подачи и отвода воды любого населённого пункта представляют собой разветвлённую сеть трубопроводов. К ним присоединяются автономные водоводы потребителей, которых и принято называть абонентами.



      Правила пользования системой водоснабжения и канализации запрещают самовольное подключение

      Кроме частных лиц, подводящих воду в свои домовладения, это ещё и организации самых разных форм собственности:

      • Предприятия, управляющие жилым фондом и объектами инфраструктуры;
      • Организации, уполномоченные осуществлять коммунальное обслуживание населения, занимающего квартиры в муниципальных или ведомственных домах;
      • Различные объединения или товарищества типа садовых кооперативов или коттеджных посёлков.

      Все они, после заключения договора с организацией ВКХ присоединяются к централизованной системе и несут ответственность за эксплуатацию вверенной им сети. Все, кто присоединяется уже к сетям абонентов, именуются субабонентами.

      Назначение сетей

      Когда речь идёт о централизованном водоснабжении, имеется в виду, что подаваемая вода имеет качество, пригодное для питья.

      В первую очередь она отпускается:

      • Населению;
      • Для технологического использования в пищевой промышленности;
      • Для нужд систем пожаротушения.

      Примечание: Для нужд прочих предприятий, связанных с технологическим процессом, отпуск питьевой воды может осуществляться, только если у организации ВКХ есть на это технические возможности. Большинство из предприятий использует принцип оборотного водоснабжения, когда использованная вода очищается и снова пускается в производство. Потери воды при этом могут восполняться из собственного автономного источника (скважины).



      Установка для очистки производственной воды

      С помощью канализационных систем осуществляется приём бытовых стоков и их транспортировка к очистным сооружениям. Обычно в сети, обслуживающие населённые пункты, производственные сточные воды не принимаются. Это возможно только в том случае, если это позволяет проектная мощность городской канализации.

      Как видите, нюансов достаточно много, поэтому для того, чтобы заключить договор, абонентская организация должна предоставить такой пакет документов:

      • Расчёт водохозяйственного баланса, в котором будет обосновано не только количество, но и качество необходимой воды;
      • Схемы, в которых отображена полная структура сетей подачи и отвода вод;
      • План мероприятий, направленных на соблюдение нормативов и сокращение объёмов потребления воды. В нём должны быть проставлены фамилии ответственных за выполнение лиц и указаны сроки.



      Структурная схема абонента (образец)

      Кто ответственен за техническое состояние сетей

      Во избежание анархии в процессе эксплуатации, правила пользования системами коммунального водоснабжения канализации предусматривают разделение полномочий организации ВКХ и абонента по хозяйственному обслуживанию сетей.



      Граница раздела полномочий проходит в точке подключения

      Разделение устанавливается по камере или колодцу, в которых произведены подключения. Схема прилагается к договору вместе с актом о разграничении полномочий как на фото.



      Образец акта о балансовой принадлежности

      В наружной сети, сама камера вместе с задвижкой находятся в ведении ВКХ, и обслуживается ею же. На попечение абонента отдаются:

      • Сооружения или устройства, с помощью которых абонент подключился к системе;
      • Все локальные сети (площадочные, внутриквартальные, домовые или дворовые), а так же очистные сооружения;
      • Выпуски канализации и водопроводные вводы;
      • Насосные станции повышения давления (подкачки).

      По-другому разграничить ответственность можно только в случае заключения отдельного договора.

      На заметку: Подобные договора на подачу и отведение воды, и тоже с разграничением полномочий, заключаются между абонентами и субабонентами. В договоре должны быть все сведения о конечном пользователе системы: от ведомственной принадлежности до данных о расходе и учёте питьевой воды.

      Такие вопросы как:

      • эксплуатация сетей водоснабжения и канализации с увеличением объёмов подаваемой или отводимой воды;
      • увеличение концентрации загрязнений в сточных водах выше оговоренной договором;
      • строительство новых или реконструкция старых сетей и сооружений на них;
      • присоединение к сети новых субабонентов;
      • замена водомеров и изменение схем их обвязки — могут решаться только по согласованию с огранизацией ВКХ и изменением старого или перезаключением нового договора.



      Водоснабжение и канализация: правила пользования системами требуют согласовывать лимит на отпуск воды питьевого качества

      Так же в договорах между предприятием ВКХ и абонентами определяются:

      • условия подачи воды;
      • лимиты на её отпуск и приём;
      • лимит на количество загрязнений в сточной воде;
      • сроки действия оговоренных лимитов.

      На заметку: Потребление воды сверх лимита, или сброс стоков с повышенным уровнем загрязнений, в соответствии с законом чреваты применением повышенного тарифа.

      Присоединения к системе

      Основным условием, предваряющим процесс подключения к системе подачи или отведения воды, является получение разрешения и технических условий. Это касается и абонентов, и субабонентов любой ведомственной принадлежности.

      Механизм получения разрешений

      Разрешение на врезку в систему выдаётся организацией ВКХ, для чего соискателем должны быть предоставлены:

      • Заявка;
      • Геодезический план участка с нанесёнными на него коммуникациями;
      • Паспорт водного хозяйства;
      • Характеристики объекта в целом, с перечнем субабонентов.



      Паспорт ВХ содержит такую информацию

      После получения организацией ВКХ заявки с пакетом документов и соответствующей оплаты, не более чем через 15 дней абоненту выдают технические условия (с указанием срока их действия), в соответствии с которым и осуществляется присоединение к системе.



      Круговорот бумаг в системе ВКХ

      Технические условия содержат следующие данные:

      1. Место присоединения с указанием номера или адреса камеры (колодца);
      2. Порядок, по которому будет производиться согласование проекта;
      3. Принадлежность сооружений и устройств, с помощью которых должно осуществляться присоединение и схему с границей раздела полномочий;
      4. Технические требования к выполнению соединения;



      Монтаж систем внешнего водоснабжения канализации: справочник строителя вряд ли поможет выполнить его своими руками

      Дополнительно по водопроводной системе в ТУ указывается:

      1. Расчётное давление в точке врезки;
      2. Требования, предъявляемые к обвязке водомерного узла;
      3. Количество вводов;
      4. Режим потребления воды и лимит на отпуск;
      5. Требования к устройству и оборудованию колодцев.

      По канализационной системе ещё указываются и такие данные:

      1. Отметка дна лотка в точке присоединения;
      2. Режим приёма стоков, их количество и концентрация загрязнения;
      3. Требования, предъявляемые к устройствам для измерения расхода и отбора проб сточной воды.

      Примечание: При недостаточной мощности системы, обслуживающей населённый пункт в целом, предприятие ВКХ имеет право вообще отказать соискателю разрешения в выдаче разрешения. Она так же имеет право его выдать при условии вложения заказчиком средств в развитие мощностей канализационных и водоснабжающих систем.

      Проект сооружений и устройств для осуществления присоединения

      Проект, по которому осуществляется врезка автономной сети в централизованную систему водоснабжения, содержит такую документацию:

      №	Название документа	Примечание
      1.	Генплан участка со всеми существующими и проектируемыми сооружениями и коммуникациями.	Масштаб 1:500
      2.	Выкопировка из генплана населённого пункта, на которой показано расположение участка.	Масштаб 1:2000
      3.	Схемы и профили с расстановкой арматуры.	Сопровождается спецификацией на всё оборудование.
      4.	План помещения с водомерным узлом, на который нанесены и сети трубопроводов.	Масштаб 1:100; 1:50
      5.	Рабочие чертежи для выполнения врезки труб и обвязки водомера.	Масштаб 1:20: 1:10
      6.	Пояснительная записка с расчётом расхода воды на хозяйственные или производственные нужды.	Указываются максимальные почасовые и суточные показатели потребления.



      Исполнительная документация на наружное водоснабжение и канализацию выполняется на основе рабочей с внесением в неё согласованных изменений

      • При проектировании канализационной линии, к указанным в таблице пунктам добавляются ещё данные по составу и степени загрязнённости сточных вод, места расположения канализационных выпусков и сведений об эффективности работы локальных сооружений очистки.

      Обратите внимание! Данный проект представляется в организацию ВКХ на согласование. И первое, что делает её представитель – это проверяет соответствие проекта выданным ранее техусловиям. Заключение выдаётся в течение двух недель, но если требуется производить измерения и обследования на объекте, то этот срок может удлиниться и до 30 дней.

      • Ответственность за выявленные несоответствия ложится на проектную организацию. Но случается, что в процессе проектирования необходимо внести изменения, отступающие от требований ТУ. В этом случае, они так же должны быть согласованы с предприятием водно-коммунального хозяйства.
      • Проект составляется в двух экземплярах, один из которых идёт абоненту, а по второму осуществляется технический надзор при строительстве и сдаче в эксплуатацию объекта. Естественно, что оплата всех расходов, связанных с получением ТУ и согласований — как и производством работ, ложится на абонента. Надзор за строительством осуществляет компания ВКХ, с которой на этот счёт заключается отдельный договор.

      Между строительством и пуском в эксплуатацию объекта

      Не считая того, что строительство объектов снабжения водой и её отведения курируется в процессе, по его завершении готовые сети предъявляются абонентом для освидетельствования всё той же организации ВКХ. Она должна выдать справку о том, что фактическое исполнение соответствует и техусловиям, и проекту, и существующим нормативам.



      Монтаж выполнен, осталось произвести испытание систем водоснабжения и канализации, и сдать в эксплуатацию

      • ГОСТ 21.601 (СПДС водоснабжение и канализация);
      • СП внутреннее водоснабжение и канализация13330*2012;
      • СП наружное водоснабжение13330*2012.

      Со стороны исполнителя, коим в данном случае является абонент, должна быть предоставлена такая документация:

      • устройство оснований;
      • уплотнение грунтов;
      • устройство фундаментов;
      • изоляция трубопроводов.

      После предъявления всех вышеуказанных документов и освидетельствования объекта, обе стороны подписывают соответствующий акт.

      Обратите внимание: На следующем этапе все сооружения сети подлежат дезинфекционной промывке, которая выполняется силами строительной организации и за её счет. Об этом так же составляется акт, завизированный так же представителем Госсанэпиднадзора РФ. Этот акт является разрешающим врезку документом — соответственно, после этого сеть можно запускать в эксплуатацию.

      Как осуществляется учёт расходуемой и канализуемой воды

      И объём подаваемой воды, и количество отводимой, должны учитываться посредством использования водомерных узлов. Единственное, где питьевая вода не учитывается, так это в пожарных депо, когда она используется для заправки цистерн.



      • Когда прибор неисправен, количество воды определяется по среднему показателю, рассчитанному по факту расходования за три последних месяца – но только на один расчётный период.
      • Если за это время счётчик не отремонтирован, это уже рассматривается не как неисправность, а как уклонение от установки прибора, и расчёт производится по-другому.
      • В этом случае, расход рассчитывают исходя из пропускной способности системы при скорости движения потока в 1,5 м/с круглые сутки. При этом объём отводимых вод принимается равным количеству расходуемого объёма, а перерасчёт после установки счётчика не производится.
      • Так что, поторопиться с ремонтом или заменой приборов обойдётся намного дешевле. Такие же меры принимаются и в том случае, если абонент не обеспечил к водомерному узлу доступ контролёра, а так же при обнаружении несанкционированной врезки или возведения сооружений для присоединения к колонкам, гидрантам, и т.д.

      Там, где водоснабжение осуществляется по временной схеме без приборов учёта, порядок расчёта со снабжающей организацией определяет соответствующий договор.

      Заключение

      Надеемся, что наша инструкция помогла вам в общих чертах разобраться с правилами пользования коммунальными сетями. Тем, для кого предложенной информации оказалось недостаточно, советуем проштудировать две книги: справочник по эксплуатации систем водоснабжения и канализации, и справочник по монтажу систем внешнего водоснабжения и канализации, выпущенные ещё в советские времена, но нисколько не утратившие своей актуальности.

      Источник https://dpkgroup.ru/pravila-tehniceskoj-ekspluatacii-sistem-vodosnabzenia-i-kanalizacii-osnovnye-polozenia/

      Источник https://yastroyu.ru/obzor/32134-mdk-3-022001-pravila-tekhnicheskoj-ekspluatatsii-sistem-i-sooruzhenij-kommunalnogo-vodosnabzheniya-i-kanalizatsii.html

      Источник https://moikolodets.ru/pravila-polzovaniya-sistemoj-kommunalnogo-vodosnabzheniya-i-kanalizacii-700

      Похожие записи:

      1. Какие бывают колодцы железобетонные: для канализации, ливневые, сборные, водопроводные
      2. Расчеты и программное обеспечение по инженерной сантехнике VALTEC
      3. Водоснабжение и Отопление частного дома
      4. Кто должен ремонтировать канализационный стояк в квартире?
